知り合いから6V、7Vの作り方を教えてと言われ、計算したので、
理論値(未実験)を掲載します。

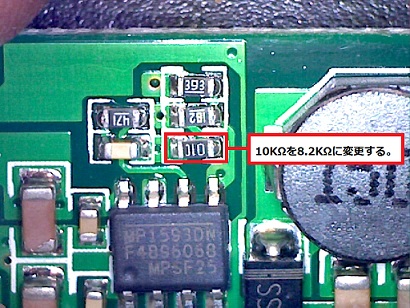

1.改造する箇所は、抵抗1個を変更する。
下記の写真を参考にして下さい。
以上です。
250サイズのヘリにHVサーボーを乗せたらとうなるのかな?
楽しそうと思い。小さいHVのBECを探したが無かった。
通常のBECを改造することにしました。
改造記録

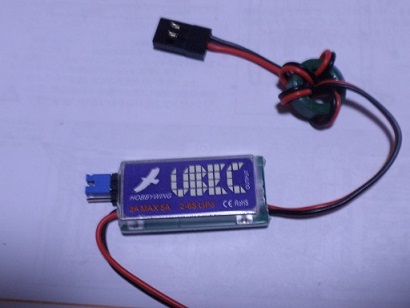

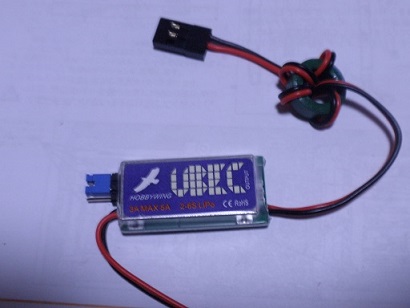

1.中華製の5V-6V Max3AのBECを購入しました。

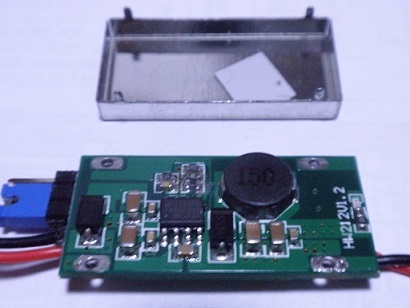

2. ビニルをはがして、半田付けされている金属ケースを開けます。

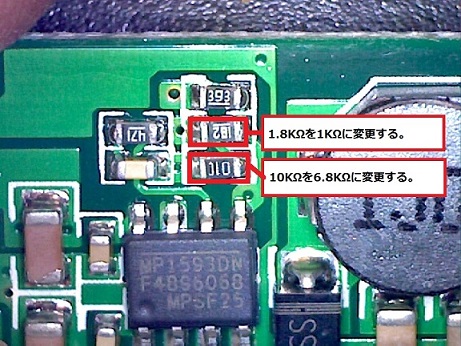

3.回路図を調べて、2個の抵抗を変更すれば、HVのBECになることを
回路図から確認しました。下記写真の2個の抵抗です。
(詳細は、MP1593DNのデータシートを見て下さい)
4.2個の抵抗を変更した写真です。

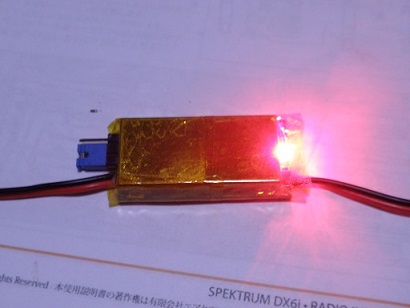

5.金属カバーを半田付けして、手ごろなサイズの熱収縮チューブが無かったので、
ポリイミドテープを巻きつけました。
6.テスターで電圧チェック。

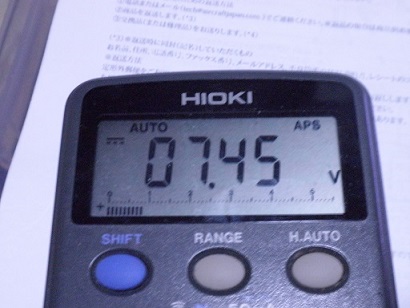

・ジャンパーで7.4Vに設定したら、ちょっと電圧が高いがOKとします。

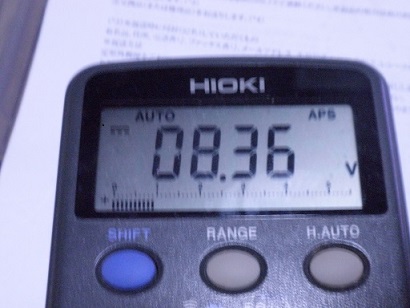

・ジャンパーで8.4Vに設定したら、丁度良い感じです。
7.理論上、7.4V-8.4V Max3AのBECが出来ました。
以上
